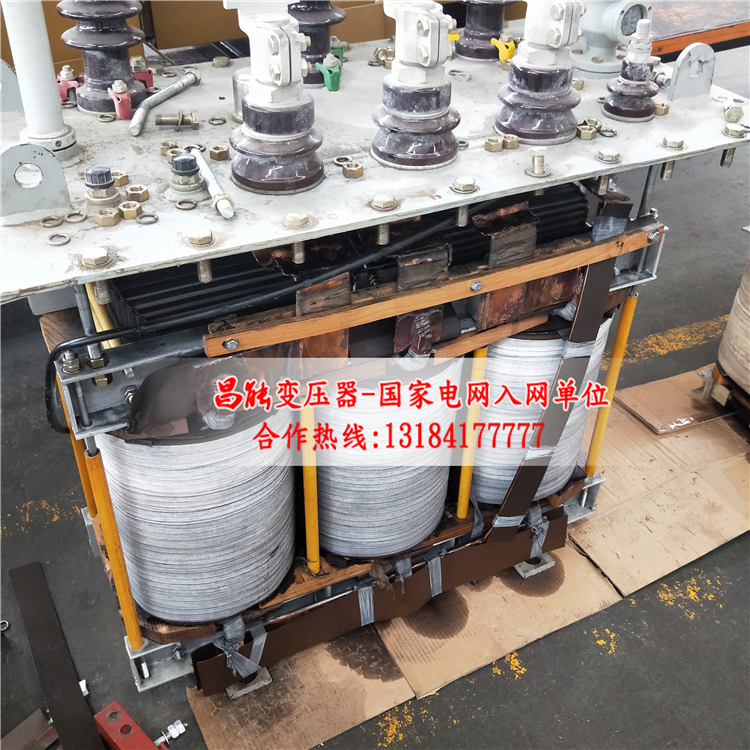

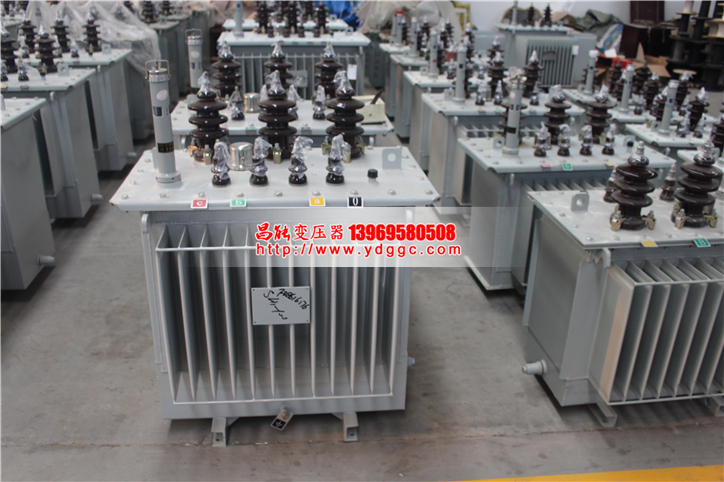

S13型油浸式電力變壓器
S13型油浸式電力變壓器

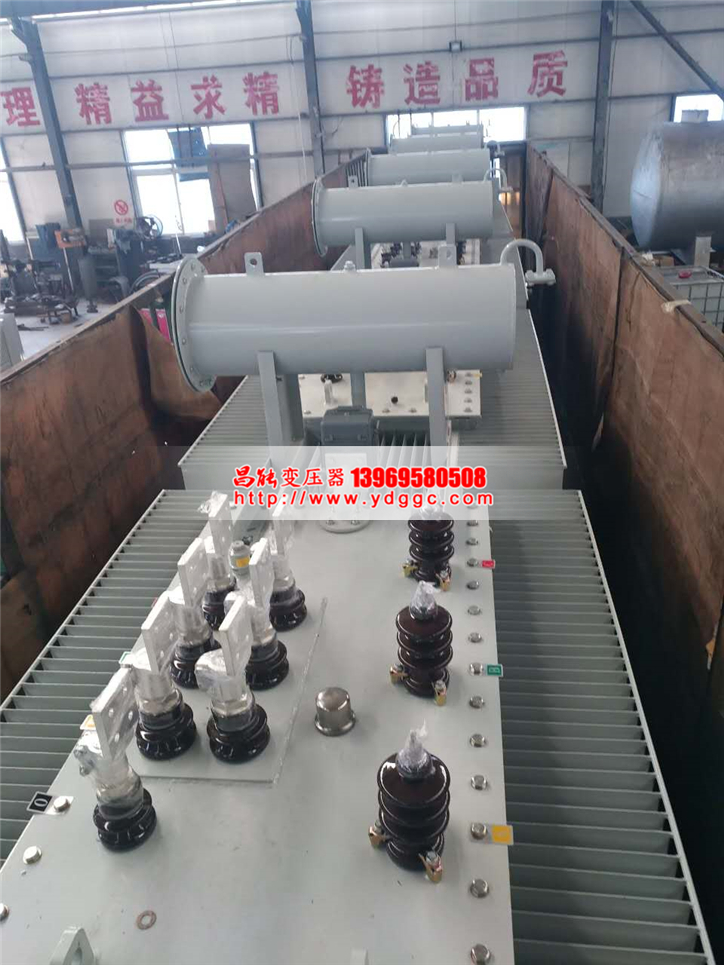

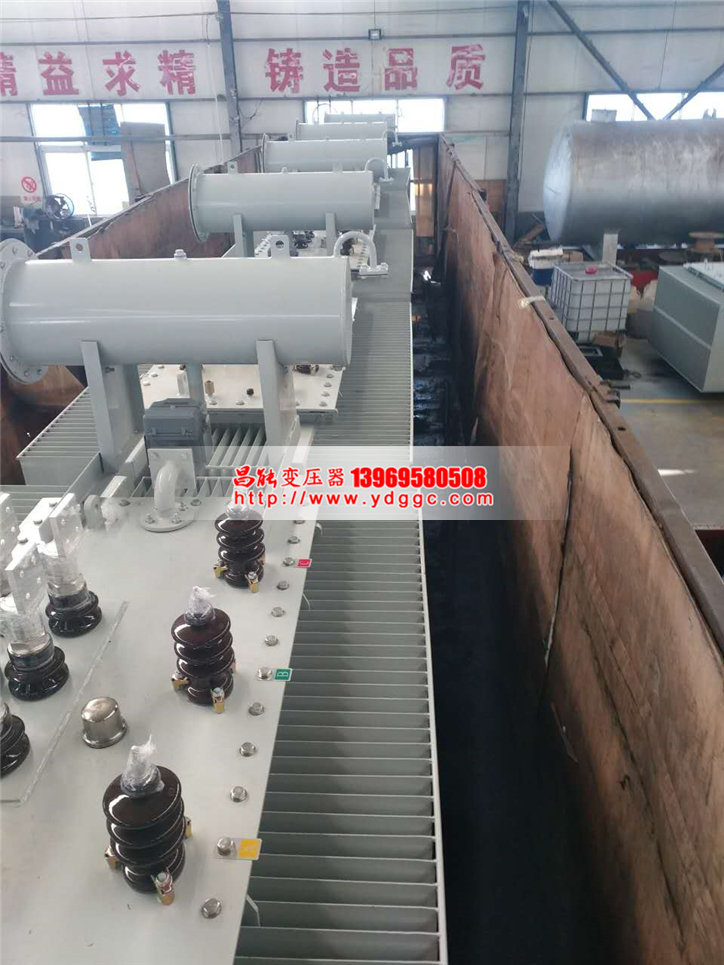

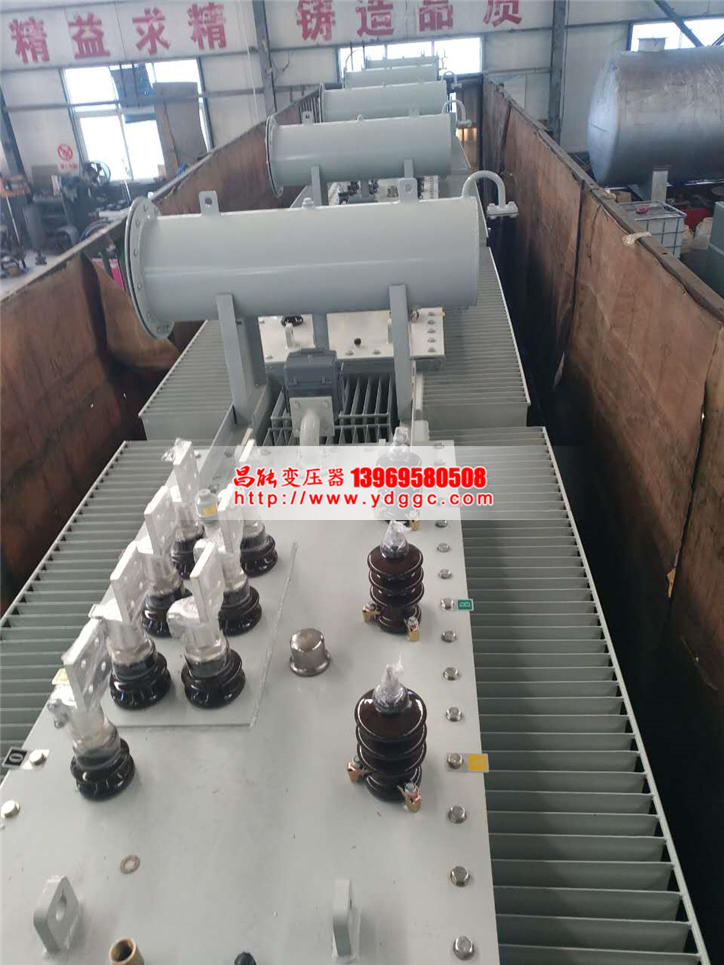

S13-3500KVA全銅高過載變壓器準備發往：
S13型油浸式電力變壓器是一種將變壓器及相應輔助設備組合在一起，安裝在與公眾無直接接觸的戶外基準面下，并能在一定時段內浸沒在水中運行的變壓器。具有變配電功能，可取代傳統的變電站廣泛應用于工業園區和住宅小區。因?yàn)槠湔嫉孛娣e小，安裝方便和免維護，逐漸成為城網配電改造的新方向。
使用環境
S13型油浸式電力變壓器由于其占地面積小，安裝方便和免維護等特點，大多用在城市公用配電、停車場、高架、機場、港口、隧道、旅游景點等用地緊張的場所，城網配電改造以及對占地面積和高度要求嚴格的場所。
產品概述
S13型油浸式電力變壓器是一種將變壓器及相應輔助設備組合在一起，安裝在與公眾無直接接觸的戶外基準面下，并能在一定時段內浸沒在水中運行的變壓器。地埋變具有變配電功能，可取代傳統的變電站廣泛應用于工業園區和住宅小區。因?yàn)槠湔嫉孛娣e小，安裝方便和免維護，逐漸成為城網配電改造的新方向。
產品優勢
1電力工程學科學設計，將電壓變動率控制在1~1.5%以?xún)?nèi)。
2.采用優質全新冷軋硅鋼片疊裝;有效減少鐵損，提高效率
3. H級耐溫180°漆包線，自身?yè)p耗降至比較低的水平，裸線圈繞組美觀大方，功效提高。
4、美觀、新穎，功率密度大，體積小，空間使用率高。
5.初級次級加風道散熱快，
7..鍍鋅腳架，戶外耐候性增加，使用壽命20年。
8.采用特殊浸漆工藝處理，真空浸漆，烘箱干燥!
9.采用耐高溫的絕緣材料設計，使變壓器更加節能、更加寧?kù)o。
10..節能低噪線圈留有通風槽，空氣流動暢通，迅速有效降低線圈溫度。
11產品按結構分為開啟式和防護式，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。
1.2.可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動。
產品參數表：
|
變壓器型號 |
額定 |
損耗(kW) |
短路 |
空載 |
外形尺寸 |
軌距 |
|||
|
空載 |
負載 |
長 |
寬 |
高 |
|||||
|
s13-50/35 |
50 |
0.13 |
1.15 |
6.5 |
1.6 |
1095 | 1070 | 1875 |
550 |
|
s13-100/35 |
100 |
0.17 |
1.92 |
1.4 |
1210 | 1065 | 2030 | ||
|
s13-125/35 |
125 |
0.20 |
2.26 |
1.3 |
1170 | 1105 | 2045 | ||
|
s13-160/35 |
160 |
0.22 |
2.69 |
1.3 |
1245 | 1265 | 2060 |
660 |
|
|
s13-200/35 |
200 |
0.26 |
3.16 |
1.2 |
1270 | 1210 | 2230 | ||
|
s13-250/35 |
250 |
0.31 |
3.76 |
1.1 |
1350 | 1270 | 2340 | ||
|
s13-315/35 |
315 |
0.37 |
4.53 |
1.1 |
1475 | 1300 | 2305 | ||
|
s13-400/35 |
400 |
0.44 |
5.47 |
1.0 |
2010 | 1405 | 2360 |
820 |
|
|
s13-500/35 |
500 |
0.52 |
6.58 |
1.0 |
2070 | 1570 | 2410 | ||
|
s13-630/35 |
630 |
0.62 |
7.87 |
0.9 |
2310 | 1610 | 2480 | ||
|
s13-800/35 |
800 |
0.74 |
9.41 |
0.8 |
2410 | 1700 | 2510 | ||
|
s13-1000/35 |
1000 |
0.86 |
11.54 |
0.7 |
2500 | 1750 | 2690 | ||
|
s13-1250/35 |
1250 |
1.06 |
13.94 |
0.6 |
2370 | 1870 | 2780 | ||
|
s13-1600/35 |
1600 |
1.27 |
16.67 |
0.5 |
2510 | 1930 | 2835 | ||
|
s13-2000/35 |
2000 |
1.63 |
20.90 |
0.5 |
2580 | 2140 | 2895 | ||
|
s13-2500/35 |
2500 |
1.92 |
27.60 |
0.4 |
2790 | 2290 | 2895 | ||
|
s13-3150/35 |
3150 |
2.28 |
30.40 |
0.4 |
2805 | 2350 | 3185 | ||
|
s13-4000/35 |
4000 |
2.71 |
27.36 |
0.45 |
2805 | 2050 |
9870 |
1070 |
|
