如何測量變壓器線圈的直流電阻?
本文通過結合中小型變壓器的實際進行試驗，介紹了變壓器線圈直流電阻的測量研究方法、注意事項和標準設計要求，并對變壓器線圈斷線、線圈匝間短路等常見故障的測量數據結果我們進行了系統分析。
如何測量變壓器線圈的直流電阻?

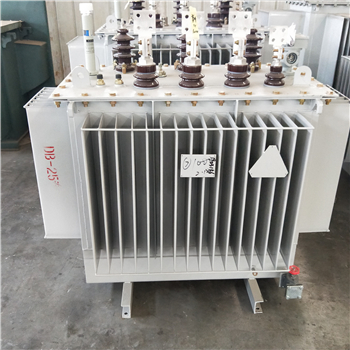

直流電阻測量是變壓器測試中的重要內容。通過測量，可以進行檢查設備的導電電路設計是否能夠存在接觸社會不良、焊接不良、線圈故障、布線錯誤等缺陷。在中小型變壓器的實際測量中，經常使用DC電橋法。測量工作線圈的電阻值為1歐姆以上時，通?？梢允褂脝伪垭姌蚪Y構進行分析測量，不足1歐姆時使用雙臂電橋進行數據測量。使用進行雙臂電橋布線時，電橋電位樁頭應接近實際測量一個電阻，電流樁頭應連接在不同電位樁頭上。在測量前，首先要估計測量線圈的電阻值。將電橋放大倍率選擇按鈕放置在適當的位置，使未測定線圈短路接地，打開電源開關進行充電。施加足夠的電力后，按下電流計開關，快速調整測量臂，使電流計的針向電流計標尺中間的零線方向移動，進行微調。記錄指針穩定地停止在零位時電阻值、被測定線圈的電阻值=乘數×測量機械臂的電阻值。測量工作完成后，首先我們打開電流計按鈕，然后通過釋放電源打開。
直流電阻測量是變壓器測試中的重要內容。通過測量，可以進行檢查設備的導電電路設計是否能夠存在接觸社會不良、焊接不良、線圈故障、布線錯誤等缺陷。在中小型變壓器的實際測量中，經常使用DC電橋法。測量工作線圈的電阻值為1歐姆以上時，通?？梢允褂脝伪垭姌蚪Y構進行分析測量，不足1歐姆時使用雙臂電橋進行數據測量。使用進行雙臂電橋布線時，電橋電位樁頭應接近實際測量一個電阻，電流樁頭應連接在不同電位樁頭上。在測量前，首先要估計測量線圈的電阻值。將電橋放大倍率選擇按鈕放置在適當的位置，使未測定線圈短路接地，打開電源開關進行充電。施加足夠的電力后，按下電流計開關，快速調整測量臂，使電流計的針向電流計標尺中間的零線方向移動，進行微調。記錄指針穩定地停止在零位時電阻值、被測定線圈的電阻值=乘數×測量機械臂的電阻值。測量工作完成后，首先我們打開電流計按鈕，然后通過釋放電源打開。
